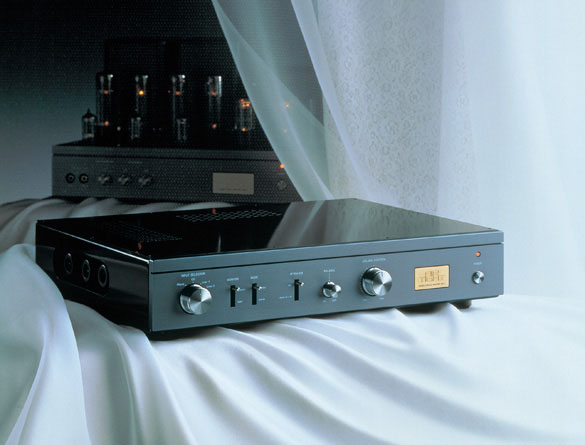

ATC-1 （生産完了）
フォノコントロール・アンプ
生産完了
Features
- 電源部／ライン部／イコライザー部を、銅メッキのシールド板で仕切りボリュームスイッチ類をアルミ板でシールド
- イコライザー回路に、マランツMODEL 7に採用されている3段K-K NF方式を採用
- イコライザーアウト端子を特別に設定
- CDプレーヤーの普及に伴ってラインアンプ段は、1段増幅の後にカソードフォロアを加えたシンプルな回路で構成
- ヒーター電源に、厳重なCRフィルター回路と定電圧回路を採用
Specs
|
使用真空管
|
12AX7（ECC83） x 5
|
|---|---|
|
出力電圧
|
定格2V, 最大15V
|
|
入力インピーダンス
|
47kΩ（Phono）, 100kΩ（Line）
|
|
出力インピーダンス
|
600Ω（Preout/EQ out）
|
|
寸法
|
430 x 325 x 90mm（W x D x H）
|
|
重量
|
7kg
|
