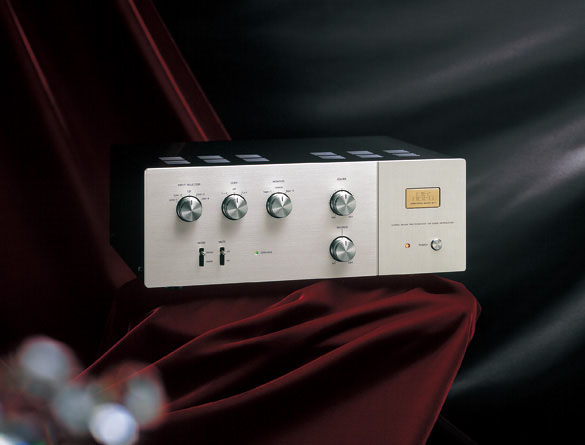

ATC-2 （生産完了）
ラインコントロール・アンプ
ATC-2/ATC-2HQ、製造販売終了のご案内
ATC-2/ATC-2HQの製造および販売を終了とさせて頂く事となりました。発売以来長年にわたってATC-2/ATC-2HQを供給してまいりましたが、一部機構系部材の入手が困難となりましたので、やむなく生産を終了させていただく事となりました。何卒 諸事情をご賢察の上、ご理解頂きますようお願い申し上げます。
Features
- 入力5系統／モニター2系統／出力2系統と、豊富な入出力端子を設置
- B電源／ヒーター電源共に定電圧電源方式を採用
- 整流管6X4(EZ90)を採用
- 初段と2段目の増幅回路にはお互いの干渉を避けるため、別々の定電圧回路を構成
- フラットアンプ回路は、低インピーダンスで駆動される2段のNF方式
- 出力段には、出力電圧が大きくとれ、入力インピーダンスも高く、出力インピーダンスが低い、SRPP(シャント・レギュレーテッド・プッシュプル）回路を採用
Specs
|
使用真空管
|
12AX7（ECC83） x 1, 12AU7（ECC82）x 2, 6X4 x 1
|
|---|---|
|
出力電圧定格
|
2V, 最大15V
|
|
出力インピーダンス
|
200Ω
|
|
全高調波歪率
|
0.01%以下
|
|
周波数特性
|
5−100,000Hz（±1dB以内）
|
|
入力感度
|
110mV（出力1V）
|
|
SN比
|
90dB以内（IHF-A補正）
|
|
寸法
|
410 x 337 x 156mm（W x D x H）
|
|
重量
|
12kg
|
